程序设计流程图，又称算法流程图或计算机编程流程图，是程序员在编写代码前进行逻辑梳理和方案设计的重要工具。它使用标准化的图形符号和带箭头的连线，直观地展示程序从开始到结束的完整执行过程，包括数据输入、处理决策和结果输出。掌握流程图的绘制，能显著提升编程效率、减少逻辑错误，并促进团队协作。
一、 流程图的核心构成要素（标准符号）
在绘制前，必须熟悉国际通用的标准符号，这是确保流程图可读性的基础：
- 起止框（椭圆形）：表示流程的开始或结束。
- 处理框（矩形）：代表一个具体的操作或计算步骤，如“计算总和”、“初始化变量”。
- 判断框（菱形）：表示一个条件判断，有一个入口，通常有两个出口（“是/Yes”和“否/No”）。
- 输入/输出框（平行四边形）：表示数据的输入（如获取用户输入）或输出（如显示结果）。
- 流程线（带箭头的直线或折线）：指示步骤执行的顺序和方向。
- 连接符（圆形）：当流程图跨页或过于复杂时，用于连接不同部分的流程，通常内部标有字母或数字。
二、 绘制程序设计流程图的详细步骤
第一步：明确目标与界定范围
在动笔（或打开软件）之前，必须清晰地定义程序要解决的问题。思考：程序的输入是什么？需要经过哪些处理？预期的输出是什么？明确流程的起点和终点。
第二步：分解任务与梳理逻辑
将整个程序任务分解为一系列顺序的、分支的或循环的小步骤。用自然语言或伪代码描述每个步骤。特别关注其中的判断点（IF...ELSE）和循环结构（WHILE, FOR）。
第三步：选择工具并绘制草图
- 手绘：适用于快速构思和讨论。

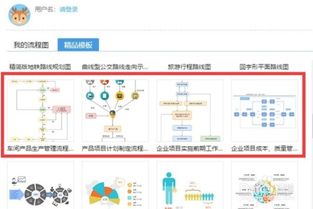

- 专业软件：推荐使用 Microsoft Visio、draw.io（免费在线工具）、Lucidchart 或 ProcessOn。这些工具提供了丰富的符号库和便捷的连线功能。
- 文本/代码编辑器插件：一些编程IDE（如VSCode）有插件支持用纯文本生成流程图（如Mermaid语法）。
第四步：使用符号正式绘制
1. 从“开始”符号（椭圆形）画起。
2. 按照第二步梳理的逻辑，自上而下、从左到右地排列符号。
- 顺序结构：用流程线将处理框、输入/输出框依次连接。
- 选择（分支）结构：从判断框（菱形）引出两条流程线，分别标注“是”和“否”，指向不同的处理分支，最终应汇合到同一后续步骤。
- 循环结构：判断条件成立时，流程线返回之前的某个步骤，形成一个闭环。需清晰标明循环条件和退出条件。
- 最后以“结束”符号（椭圆形）收尾。
第五步：检查、优化与标注
- 逻辑验证：模拟一些输入数据，沿着流程图“走”一遍，检查是否能得到正确输出，是否存在死循环或无法到达的路径。
- 保持简洁：避免过多的交叉线。如果流程图过于复杂，应考虑使用“连接符”或将其拆分为多个子流程图。
- 添加必要注释：对复杂的处理框或判断条件加以简要文字说明，增强可读性。
三、 流程图绘制的最佳实践与常见误区
最佳实践：
- 一致性：在整个流程图中使用统一、标准的符号。
- 清晰性：符号内的文字应简洁、无歧义。流程线箭头指向必须明确。
- 自上而下的主流：主要流程方向应为从上到下，回流线尽量清晰。
- 先画主干，再补细节：先勾勒出核心逻辑骨架，再填充具体的操作细节。
常见误区与避免方法：
1. 符号混用：避免用矩形代替判断框。严格区分不同符号的用途。
2. 流程线交叉混乱：通过合理布局符号和使用连接符来减少交叉。
3. 缺少关键判断或出口：确保每个判断框都有两个明确的出口，每个循环都有退出机制。
4. 细节过度或不足：流程图应反映算法逻辑，而非具体的编程语法。避免写入变量声明等过细代码，但也别遗漏关键处理步骤。
四、 实例演示：绘制“判断一个数是否为偶数”的流程图
- 开始（椭圆形）。
- 输入一个整数（平行四边形，标注“输入数字num”）。
- 处理：计算 num % 2（取余），将结果存入变量（矩形）。
- 判断：结果是否等于0？（菱形）。
- 是 → 输出“是偶数”（平行四边形）→ 结束。
- 否 → 输出“不是偶数”（平行四边形）→ 结束。
通过这个简单的例子，可以清晰地看到输入、处理、判断、输出到结束的完整逻辑链。
###
程序设计流程图是沟通编程思想、设计可靠算法的桥梁。它迫使程序员在编码前进行深思熟虑的规划。无论是学习编程的新手，还是经验丰富的开发者，养成绘制流程图的习惯，都将使编程过程更加条理清晰，最终产出更健壮、更易维护的代码。从今天开始，尝试为你下一个编程任务画一张流程图吧！
